Perbedaan Mengelas Single Pass (Bead) dengan Multi Pass (Bead)

Apa itu Weld Pass / Beads ?....  Apa itu Weld Layers ??

Yang di maksud dengan Weld Pass / Beads yaitu Alur (rigi - rigi atau jalur / Pass) las yang di buat oleh tukang las, sementara Weld Layers adalah lapisan alur las yang di buat dengan cara di tumpuk berulang ulang  mulai dari bawah sampai ke atas. Mengelas benda kerja atau pelat yang tebal misal ketebalan pelat 10 mm, 12 mm, 20 mm, 50 mm dan seterusnya. Pada sambungan fillet atau groove tentu tidak cukup dengan hanya sekali membuat alur, mengingat ketebalan yang dimiliki oleh benda atau pelat yang akan di las.

Gbr 1. Weld Beads dan Weld Layers

Multi Layers Multi Pass

Seperti terlihat pada gambar 2 di bawah ini, terlihat bahwa sebuah sambungan tumpul (groove) dengan backing yang di las dengan cara multi layer dan multi pass dan terdiri atas 6 layer 11 pass. Mengapa di sebut demkian, dikarenakan di las dengan beberapa lapisan juga alur las. Jika gambar tersebut dilihat dengan seksama, maka terlihat jelas bahwa mulai dari layer 3 atau lapis ketiga terdiri atas dua pass / alur las (alur las no. 3 dan no. 4). Sementera layer terakhir yang paling atas, terdiri atas tiga pass / alur las (alur las no. 9, no. 10 dan no. 11). Hal tersebut dilakukan karena sudut kampuh yang besar lebih dari 30 derajat dan pelat yang lebih tebal dari 10 mm.

Gbr 2. Multi Layer & Multi Pass

Multi Layers Single Pass

Gambar ke 3 di bawah ini menunjukan bahwa sambungan tumpul (groove) tersebut di las dengan multi layer dan single pass dimana ada 7 layer dan 7 pass. Mengapa di sebut demkian, dikarenakan di las dengan beberapa lapisan juga alur las. Jika gambar tersebut dilihat dengan seksama, maka terlihat jelas bahwa mulai dari layer 1 sampai layer ke 7, semua lapis atau layer hanya di las dengan 1 pass, sehingga di sebut dengan multi layer dan single pass. Hal tersebut dilakukan karena sudut kampuh yang besar 30 derajat dan pelat yang tebalnya kurang atau sama dengan 10 mm.

Gbr 3. Multi Layer Single Pass

*Semoga Bermanfaat*



Read More

Contoh Soal Melaksanakan Rutinitas Pengelasan GMAW

Berikut ini adalah contoh contoh pertanyaan dan jawaban dari beberapa soal yang terkait dengan Topik Proses Pengelasan Gas Metal (GMAW), yaitu sebagai berikut ini :

Posisi torch yang bagus apabila kampuh las menggunakan backing ceramic adalah :

Posisi Welding Torch

Jawaban : Gambar a

Berikut ini adalah bentuk kampuh :

a. Butt Joint

b. Double V
c. Square Butt

d. Single V
e. T joint

Porosity adalah cacat las berupa lubang kecil yang tampak pada permukaan penampang las, hal tersebut terjadi karena :

a. Ayunan elektrode terlalu cepat

b. Ayunan elektrode terlalu besar
c. Percikan logam pengisi mendahului busur las

d. Elektrode terlalu besar
e. Adanya kotoran pada permukaan yang akan dilas



Yang bukan NDT test terhadap hasil pengelasan adalah

a. Magnetic Particle Test
b. Liquid Penetrant Test

c. Bend test
d. Radiography Test
e. Ultrasonic Test



Mana dari pernyataan dibawah ini yang bukan pernyataan pengujian /pemeriksaan yang dilakukan sebelum pengelasan:

a. Pemeriksaan peralatan las

b. Pemeriksaan material las
c. Verifikasi prosedur pengujian

d. Pengujian kualifikasi juru las

e. Pemeriksaan kampuh las

Inspeksi sebelum pengelasan dilakukan dengan harus mengecek kondisi berikut ini, kecuali :

a. Persiapan permukaan yang akan dilas
b. Ukuran strip, logam pengisi penahan balik

c. Penyetelan (Fit-up) bagian yang akan dilas

d. Pengukuran hasil Kampuh las

e. Pembersihan dari kotoran / lemak dan minyak

Inspeksi visual pada saat pengelasan dilakukan dengan pengecekan hal hal berikut ini, kecuali :

a. Proses las
b. Hasil lasan
c. Logam pengisi
d. Fluk atau gas pelindung

e. Suhu antar jalur



Pemeriksaan hasil las dapat dilakukan dengan cara :kecuali

a. Visual test
b. Non Destructive test

c. Destructive test
d. Burning test
e. Penetrant test



Yang tidak termasuk dalam kategori Destructive test adalah :

a. Tensile test

b. Bending test
c. Penetrant test

d. Macro etsa
e. Impact test

Yang tidak termasuk dalam jenis jenis cacat las adalah :

a. Crack

b. Slag
c. Gap
d. Porosity

e. Undercut



Cacat las yang terjadi akibat bagian belakang dari penembusan las ada yang tidak lebur disebut :

a. Concavity
b. Slag on back side

c. Incomplete weld

d. Incomplete melt

e. Base metal burn



Rusaknya bahan dasar pada tepi pengelasan akibat tersentuh oleh elektrode pada waktu mulainya pengelasan disebut :

a. Arc strikes
b. Oxidation

c. Burn through

d. Melt through

e. Discoloration

Alat untuk mengukur / membuka dan menutup aliran gas secara otomatis adalah….

a. Flow meter
b. Penetra meter

c. Heater
d. Tip body
e. Selenoide



Salah satu unit alat untuk menjalankan elektrode proses GMAW adalah….

a. Welding Torch

b. Wire feeder
c. Transformer
d. Nozzle

e. Motor

Pengoperasian remote control untuk mengatur….

a. Aliran gas pelindung
b. Ampere dan Voltage
c. Kecepatan kawat las
d. Kabel las
e. Gas pelindung



Uji coba peralatan las yang baru selesai dirangkai diperlukan untuk menjamin bahwa….

a. Paralatan dapat berfungsi sesuai spesifikasi

b. Efisiensi peralatan lebih tinggi
c. Terjaminnya busur listrik

d. Hasil pengelasan lebih baik

e. Faktor keamanan peralatan

Untuk kebenaran suatu mesin las bila dipakai agar amper dan voltase lebih akurat , hal ini dapat diuji dengan cara….

a. Uji simetris amper dan voltase

b. Uji kalibrasi amper dan voltase

c. Uji karborasi amper dan voltase

d. Uji isolasi amper dan voltase
e. Uji efektifitas amper dan voltase



Pengaturan gas CO 2 dalam tabung glas terdapat angka angka satuan yaitu….

a. Kg liter/ menit

b. Kgf liter / menit

c. Liter / menit
d. Kg meter / menit
e. Kg / menit



Salah satu peralatan GMAW disebut dengan Wire Feeder , dalam alat tersebut terdapat komponen speed roller yang fungsinya adalah….

a. Alat untuk menjepit Wire
b. Alat untuk memutar wire

c. Alat untuk membagi wire
d. Alat untuk mengarahkan wire

e. Alat untuk memutus wire



Pemeriksaan harian terhadap mesin las gas terletak pada bagian mesin….

a. Saklar
b. Sambungan kabel arde
c. Sambungan listrik bagian dalam mesin
d. Getaran dan bau ketika mesin dinyalakan

e. Debu didalam mesin



Pada saat kita akan memasang elektrode wire pada mesin las maka langkah yang harus diperhatikan adalah….

a. Memeriksa corong gas pada torch

b. Ukuran roll wire feeder
c. Switch ON / OFF
d. Kabel input dan output
e. Mulut lubang gas dan ujung kontak



Pada mesin las GMAW terpasang regulator gas CO2 dimana pada regulator tersebut perlu dipasang kabel daya pemanas yang fungsinya….

a. Menjaga normalisasi aliran gas agar regulator tidak membeku

b. Menjaga agar daya dorong gas / tekanan gas tidak tetap
c. Mengembalikan gas yang terbuang dari regulator

d. Membantu pengeluaran gas agar lebih besar

e. Menahan aliran balik gas daro regulator

Pengelasan dengan plat tebal diatas 12 mm maka yang harus dipersiapkan adalah….

a. Ukuran panjangnya

b. Ukuran lebarnya
c. Bevel / Groove

d. Permukaannya
e. Bagian ujung material

Persiapan sudut bevel untuk salah satu plat tebal diatas 10 mm berkisar antara….

a. 15 derajat

b. 20 derajat

c. 30 derajat

d. 45 derajat

e. 60 derajat

Pemberian las ikat dipergunakan agar posisi pengelasan tetap stabil pada posisinya dilakukan pada….

a. kedua ujungnya agak masuk
b. tengah tengah lasan
c. salah satu ujungnya
d. seluruh panjang lasan
e. kedua ujung bagian terluar

Pemilihan logam pengisi banyak ditentukan oleh keterkaitannya dengan pernyataan dibawah ini, kecuali….

a. Jenis proses las yang digunakan

b. Jenis material yang akan dilas
c. Desain sambungan las
d. Perlakukan panas (preheat, post heat)

e. Jenis sambungannya

Agar dapat memilih elektrode yang sesuai dan dapat menghasilkan sambungan yang dapat diterima sesuai standar maka logam pengisi harus mempunyai sifat….

a. Lebih lentur dari logam induknya

b. Lebih keras dari logam induknya
c. Lebih rendah dari logam induknya
d. Sesuai dengan sifat logam induknya

e. Lebih kuat dari logam induknya

Persiapan material dapat diidentifikasi selain pernyataan dibawah ini….

a. Menyiapkan dua logam dengan kampuhnya
b. Siapkan potongan logam penahan bagian belakang

c. Berikan Bevel 30o
d. Hilangkan sisik sisik logam
e. Berikan galur galur pada sisi yang dibevel

Plat mild steel termasuk dalam kelompok ….

a. Baja karbon rendah

b. Baja karbon sedang

c. Baja karbon tinggi
d. Baja tuang

e. Baja tempa

Alat yang dipersiapkan untuk mengukur arus las adalah….

a. Flow meter

b. Mano meter

c. Tang amper

d. Tacho meter

e. Voltmeter

Persiapan material yang dilakukan pada landasan meja kerja harus mempunyai kriteria sebagai berikut….

a. Material harus bertumpu secara merata
b. Material harus sekecil mungkin bersinggungan dengan meja kerja

c. Material harus diberi penumpu antara
d. Mateial harus terletak pada penumpu antara
e. Material harus terletek miring sebelah menghadap juru las

Baja yang dikategorikan baja karbon rendah atau baja lunak biasanya dipergunakan untuk pembuatan….

a. Struktur mesin

b. Poros
c. Roda gigi
d. Mur

e. Baja roll biasa

Read More

Arc Start dan Arc Force Fungsinya untuk apa ?

Arc force itu biasanya digunakan untuk mengatur besar kecilnya busur api dan settingannya lebih kecil dari pada ampere utama. Tujuannya agar kawat las tidak menempel pada material yang di las.

Arc Force Pada Mesin SMAW

Mesin las itu ada 2 output yaitu Constan-Current (CC) Machine dan Constant Voltage (CV) Machine. SMAW dan TIG (GTAW) termasuk kategori mesin las CC, sedang GMAW (MAG dan MIG) serta FCAW termasuk kategori mesin CV. Mesin jenis CC umumnya dipakai secara manual, sedangkan mesin jenis CV bisa manual untuk kapasitas kecil dan juga umum dipakai untuk otomatis dengan robot welding. Jadi dipasaran ada mesin las yang dijual bisa dipakai untuk 2 metoda las yaitu SMAW dan TIG dalam 1 mesin karena sama-sama jenis mesin CC. Kembali ke pembahasan "Arc Start", Arc start umumnya ada di mesin TIG, dimana "Arc start" bertujuan agar busur las (arc) mudah dinyalakan (di-start) yaitu menggunakan teknologi "frequensi tinggi" (high frequency arc). Sehingga welder mudah menyalakan busur saat memulai pengelasan. Untuk pertanyaan "Arc Force" umumnya ada dipengaturan (setting) mesin SMAW jenis digital. "Arc Force" (gaya busur listrik) berkaitan dengan kemampuan (gaya) busur untuk menembus pelat baja yang di las (penembusan - digging). Pengaturannya bisa 10% sampai 100%. Semakin besar persen "arc force" nya maka semakin dalam daya tembusnya sesuai ukuran ampere-nya yang disetting awal, namun semakin besar arc force nya, akar las (root) yang terbentuk menjadi lebih besar dan spatter (puncratan busur) bisa lebih banyak, suara busurnya pun agak berisik serta hasil bead lasnya tidak mulus (smooth).

Mesin SMAW yang outputnya Constant Current, artinya sekali di set arusnya misalnya 100A maka nilai arus tersebut akan constant di rentang antara 95 - 105 A, artinya saat mengelas, welder yang terampil punya kemampuan mengatur ketinggian ujung elektroda dan permukaan pelat yang di las, ketinggian tersebut disebut panjang busur (arc length) dimana akan menentukan tegangan busur dalam volt. Kalau weldernya kurang terampil maka tegangan busur tersebut akan turun naik sesuai panjang busurnya sehingga arus yang digunakan juga sedikit bervariasi. Tapi kalau weldernya terampil menjaga ketinggian ujung elektroda yang meleleh dengan permukaan pelat yang di las, maka arus akan tetap konstan. Oleh karena itu, peran welder tersebut secara manual yang mengatur arus tersebut agar tetap konstan sebenarnya. Jadi untuk mesin yang dipakai manual seperti TG dan SMAW disebut dengan konstan arus (constant current). Sedangkan GMAW disebut dengan constant-voltage (CV), artinya saat welder men-set voltase busur (panjang busur) nya katakan 25 volt, maka ketinggian panjang busur antara ujung kawat pejal di mesin GMAW yang diumpan akan kontant di ketinggian 6 mm misalnya. Arti nya bila gagang las dinaikan, maka panjang busur akan naik katakan jadi 8mm, tapi karena mesin las ini punya karakter "constant voltage", maka saat itu juga (detik itu) kawat yang diumpan akan menyesuaikan (self-adjustment) di panjang 6mm (25 vott) seperti awal pengaturan (set). Itulah prinsip kerja mesin las yang harus dipahami lebih dahulu oleh para pekerja las (welder, welding supervisor, WI dan WE). Artinya mesin las GMAW apapun yang dibuat oleh beberapa negara akan ada dibuat setting (pengaturan) nya dengan voltase pada mesin GMAW untuk set operasi nya, sedang Ampernya sebenarnya untuk mengatur "kecepatan umpan kawat" nya yang setting tombol Ampernya (arusnya) sudah di buat penyesuaian (pengaturan) antara "kecepan umpan kawat" dan "besar arus" yang tertulis di tombol Amper nya tersebut. jadi produk yang buatan China, sebenarnya agar para welder dipermudah pengaturannya, dimana Amper yang diset tsb merupakan pengaturan dari kecepatan umpan kawat. Demikian mudah2an jadi lebih paham Prinsip Kerja Mesin Las SMAW, TIG serta mesin las GMAW.

Di GMAW, ada teori di buku handbook tentang "metal transfer" (transfer lelehan logam). Jika seting parameter voltase nya dan ampernya kecil, maka akan terjadi "short arc transfer" dimana parameter ini cocok untuk mengelas pelat tipis. Jika setting parameternya dengan voltase 30 volt dan amper sekitar 250A (tergantung diameter kawatnya ada 0.8, 1.2 dan 1.6mm) maka transfer logamnya akan "spray transfer". Itupun tergantung gas pelindung yang dipakai. Kalau pakai 100 % argon atau campuran gas argon 70% dan CO2 30%, maka transfernya masih bisa terjadi "spray transfer". Tapi kalau CO2 100% atau gas campuran yang CO2 nya lebih dari 30% maka tidak akan diperoleh "spray transfer" tetapi hanya "Globular Transfer" yang umumnya terjadi spatter (puncratan logam cair). Sekedar tambahan pengetahuan metal transfer pada GMAW.

Read More

PENGELASAN SAMBUNGAN TUMPUL (GROOVE) PELAT dengan PELAT

Menghilangkan Las Cantum (Tack Weld) Sesuai Prosedur

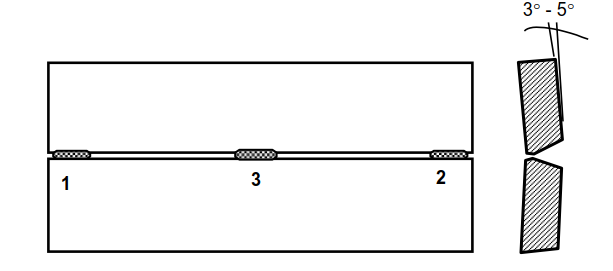

Tack Weld pada hakekatnya adalah las yang pendek. Mengingat kegunaannya hanya untuk sementara, yakni mengunci penyetelan. Setelah pengelasan akar selesai tack weld dibuka kembali, maka biasanya tack weld dilaksanakan dengan amper rendah, sehingga akibatnya bermuka cembung (convex). Karena muka cembung terciptalah takik takik dikedua sisi tack weld tersebut yang berpotensi untuk menghasilkan retak jempol kaki. Karenanya tack weld ibarat sebagai buah simalakama, diperlukan namun sekaligus membahayakan. Itulah sebabnya disini disarankan makin sedikit tack weld digunakan makin baik. Sebagai pengganti penggunaan sirip penyetel yang menggunakan tack weld, dapat digunakan klem mekanis.

Untuk tack weld yang dilaksanakan di bagian dalam Kampuh las, jika pelaksananya adalah juru las yang tidak berkualifikasi , maka tack weld harus dibongkar Sebelum dilewati las akar. Untuk tack weld dalam kampuh las yang dilaksanakan Oleh juru las yang berkualifikasi, bekas tack weld dapat langsung dilebur bersama las akar . Walaupun hanya satu buah tack weld, namun jika WPS las produksi menentukan harus menggunakan pemanasan awal,  maka pelaksanaan tack weld pun harus didahului dengan pemanasan awal. Sambungan logam dasar di tack weld, untuk mencegah atau mengontrol distorsi pada waktu mengelas. Pengelasan ini dapat dilakukan dalam satu, dua, atau tiga pass, seperti ditunjukkan pada gambar di bawah ini :

Tack Weld Sambungan V

Jika dilakukan dalam satu operasi, welder harus menggunakan gerakan weaving untuk mendistribusikan logam bahan tambah pada alur-V dan sehingga memperoleh fusi yang kuat. Jika menggunakan dua atau lebih manik las untuk menyelesaikan pengelasan, maka welder seharusnya membersihkan manik las terlebih dahulu sebelum membuat manik las selanjutnya. Hal ini berfungsi untuk mencegah masukkan terak dalam manik las atau pass selanjutnya.

Penembusan pada pengelasan ini ringan, dan dibuat di atas permukaan logam dasar Untuk menjamin penembusan sempurna pada alur las, seharusnya menggunakan metode lubang kunci. Lubang kunci hanya dapat dilihat pada lintasan pertama atau akar (root pass). Seiring dengan kawah busur membentuk dan meleleh melalui logam yang lebih tipis pada muka akar (root face), maka akan terbentuk lubang kecil. Lubang kunci secara continue diisi ketika las bergerak maju. Lubang kelihatan seperti lubang kunci model lama, lihat gambar di bawah ini :

Key Hole

Jika diameter lubang kunci dijaga konstan, jumlah penembusan juga akan seragam Juru las perlu menghilangkan tack weld yang menghalangi untuk proses selanjutnya jika tack weld di lakukan di tengah material. Menghilangkan tack weld tersebut dengan cara di gerinda.

Tack Weld

Arah (Pengelasan) Pergerakan Las Sesuai Prosedur

Dalam proses las SMAW  GMAW FCAW arah pengelasan bisa mendorong cairan (maju/Forehand) atau menarik cairan (mundur/Backhand) sesuai kebutuhan dan posisi pengelasan. Pada proses las GTAW dan OAW arah pengelasan harus mendorong cairan (maju/Forehand). Seperti di perlihatkan pada gambar di bawah :

Arah Pengelasan Pada Proses GMAW atau FCAW

Arah Pengelasan Pada Proses GTAW

Sedangkan gerakan/ayunan tang las/elektroda (welding gun) pada SMAW, GMAW,FCAW, GTAW OAW, terutama dipengaruhi oleh: Bentuk sambungan , Tebal bahan, Lebar persiapan sambungan, Jenis bahan dan Posisi pengelasan. Gerakan/ayunan tang las/elektroda diupayakan lurus, apabila tidak memungkinkan gerakan lurus (misal pengelasan arah naik) diusahakan menggunakan ayunan ke samping seminimal mungkin. Misalnya lebar ayunan untuk setiap jalur maksimal 16 mm. Berikut ini merupakan beberapa bentuk gerakan/ayunan pengelasan yang banyak digunakan pada pengelasan menggunakan SMAW, GMAW/FCAW, GTAW OAW, terutama pengelasan pada posisi tegak :

Bentuk Gerak Ayunan

Arah pengelasan (elektroda) pada proses las busur manual adalah arah mundur atau ditarik (BACKHAND), sehingga bila operator las menggunakan tangan kanan, maka arah pengelasan adalah dari kiri ke kanan. Demikian juga sebaliknya, jika menggunakan tangan kanan, maka tarikan elektroda adalah dari kanan ke kiri.

Namun, pada kondisi tertentu dapat dilakukan dari depan mengarah ke tubuh operator las.  Dalam hal ini, yang terpenting adalah sudut elektroda terhadap garis tarikan elektroda sesuai dengan ketentuan (prosedur yang ditetapkan) dan busur serta cairan logam las dapat terlihat secara sempurna oleh operator las.

Referensi :

Buku Informasi, Membuat Sambungan Las Kampuh (Groove) Sesuai Welding Procedure Specification (WPS) Untuk Pengelasan Pelat Ke Pelat dan Sesuai dengan Proses Las yang digunakan, Kementerian Ketenagakerjaan R.I. Direktorat Jenderal Pembinaan Pelatihan Dan Produktivitas Direktorat Bina Standarisasi Kompetensi Dan Pelatihan Kerja. Tahun 2018

Read More

Polaritas Pengelasan : Kinerja Elektroda pada Las Busur

POLARITAS - digunakan untuk menggambarkan koneksi listrik pada elektroda dalam kaitannya dengan terminal sumber tenaga. Dengan arus searah (DC), ketika elektroda dihubungkan ke terminal positif, yaitu polaritas ditetapkan sebagai elektroda arus searah positif  (DCEP). Saat elektroda dihubungkan ke terminal negatif, polaritasnya ditetapkan sebagai polaritas langsung elektroda arus negatif (DCEN). Saat bergantian arus (AC) digunakan, polaritas berubah setiap setengahnya siklus 50 atau 60 Hz.

Polaritas

GMAW sebagian besar menggunakan DCEP

Sebagian besar aplikasi pengelasan busur logam gas (GMAW) menggunakan DCEP. Kondisi ini menghasilkan busur yang stabil, transfer logam halus, percikan yang relatif rendah, bagus karakteristik manik las dan penetrasi dalam untuk berbagai arus pengelasan. Berbeda dengan DCEN, ukuran tetesan cair cenderung meningkat dan perpindahan tetesan tersebut menjadi tidak teratur sehingga bertambah besar percikannya. Namun beberapa kawat tertentu memiliki keunikan tersendiri komposisi kimia telah dikembangkan secara khusus untuk DCEN, yang menawarkan kinerja luar biasa pada lembaran galvanis. Mencoba menggunakan AC konvensional umumnya tidak berhasil karena busur yang tidak stabil di GMAW. Namun, inverter canggih dan digital Teknologi kontrol telah mengembangkan GMAW  sumber daya  AC untuk lembaran logam.

SMAW adalah proses pengelasan paling serbaguna dalam hal polaritas

Berbagai macam fluks pelapis untuk ditutupi elektroda memungkinkan proses SMAW menjadi yang terbaik serbaguna dalam hal polaritas. Mayoritas tercakup elektroda menggunakan AC atau DCEP. Beberapa elektroda khususnya E6013, E6019 dan E7024 menawarkan kinerja yang baik dengan AC, DCEP atau DCEN. Sebaliknya, tipe selulosa tinggi elektroda seperti E6010, E7010, dan E8010 untuk pipa pengelasan dirancang untuk digunakan dengan DCEP hanya untuk transfer tetesan yang lebih halus. Tipe rendah karbon Cr-Mo elektroda seperti E7015, dan E8015juga dirancang untuk digunakan hanya dengan DCEP, untuk performa yang lebih baik. Beberapa elektroda tertentu untuk baja berkekuatan tinggi dan untuk baja suhu rendah disarankan untuk menggunakan AC saja untuk menjamin persyaratan yang ketat untuk kekuatan dan dampak ketangguhan logam las dalam fabrikasi.

Polaritas GTAW

Pengelasan TIG menggunakan polaritas DCEN untuk menghasilkan penetrasi yang dalam pada baja dan menggunakan sumberdaya AC untuk kapasitas elektroda yang baik dan tindakan pembersihan oksida pada paduan alumunium.

Polaritas pada SAW

Kombinasi khusus dari kawat dan fluks menentukan pilihan AC, DCEP atau DCEN pada SAW. Dengan DCEP, rasio konsumsi fluks (rasio jumlah terak dengan jumlah logam yang disimpan) lebih tinggi dari pada AC sekitar 10-30% tergantung pada jenisnya aliran. Akibatnya, komposisi kimianya demikian sifat mekanik logam las bisa dipengaruhi oleh polaritas, meskipun tingkat efeknya tergantung pada jenis fluksnya. Inilah sebabnya mengapa memilih dengan hati-hati Kombinasi kawat dan fluks perlu diperhatikan memperhitungkan polaritas sumber daya yang akan digunakan ketika persyaratan kualitas untuk logam las ketat. Tabel di bawah menunjukkan contoh pengaruh polaritas komposisi kimia dan sifat mekanik logam las. Dalam hasil tes ini, perbedaan yang mencolok adalah dikenali dalam karbon, oksigen, 0,2% PS, TS dan IV antara AC dan DCEP.

Tabel Pengaruh Polaritas

Contoh efek polaritas dalam SAW menggunakan fluks tipe fusi dan kawat solid untuk baja ringan dan tinggi 490N / mm2 baja kekuatan (seperti kondisi dilas).

Sumber Referensi

"Tanya Jawab - How Polarity Affects Electrode Performance in Arc Welding", KOBELCO Welding Today

Read More

PROSEDUR PENGELASAN PADA PELAT POSISI FLAT DAN HORIZONTAL

Prosedur Umum

Secara umum, prosedur-prosedur yang harus dilakukan setiap kali akan, sedang dan setelah pengelasan dengan menggunakan GMAW adalah meliputi hal-hal berikut ini :

• Adanya prosedur pertolongan pertama pada kecelakaan ( P3K ) dan prosedur penanganan kebakaran yang jelas/tertulis.
• Periksa sambungan-sambungan kabel las, yaitu dari mesin las ke kabel las dan dari kabel las ke benda kerja / meja las serta sambungan dengan tang las.. Harus diyakinkan, bahwa tiap sambungan terpasang secara benar dan rapat.
• Periksa saklar sumber tenaga, apakah telah dihidupkan.
• Pakai pakaian kerja yang aman.
• Konsentasi dengan pekerjaan.
• Setiap gerakan nozzle / kawat elektroda harus selalu terkontrol.
• Berdiri secara seimbang dan dengan keadaan rileks.
• Periksa, apakah penghalang sinar las/ ruang las sudah tertutup secara benar.
• Tempatkan tang elektroda pada tempat yang aman jika tidak dipakai.
• Selalu gunakan kaca mata pengaman ( bening ) selama bekerja di dalam bengkel.
• Bersihkan terak atau percikan las sebelum melanjutkan pengelasan berikutnya.
• Matikan mesin las bila tidak digunakan.
• Jangan meninggalkan tempat kerja dalam keadaan kotor dan kembalikan peralatan yang dipakai pada tempatnya.

Persiapan Bahan Las

Persiapan bahan las tiap jenis proses pengelasan pada prinsipnya tidak berbeda, terutama bila dibandingkan dengan persiapan bahan las pada proses Las Busur Manual (SMAW), baik persiapan sambungan tumpul ( butt ) maupun untuk sambungan sudut ( fillet ), kecuali WPS untuk pekerjaan tertentu menghendaki lain.

Pembuatan Kampuh Las

Pembuatan kampuh las dapat di lakukan dengan beberapa metode, tergantung bentuk sambungan dan kampuh las yang akan dikerjakan. Metode yang biasa dilakukan dalam membuat kampuh las, khususnya untuk sambungan tumpul dilakukan dengan mesin atau alat pemotong gas (brander potong). Mesin pemotong gas lurus (Straight Line Cutting Machine) dipakai untuk pemotongan pelat, terutama untuk kampuh-kampuh las yang di bevel, seperti kampuh V atau X, sedang untuk membuat persiapan pada pipa dapat dipakai Mesin pemotong gas lingkaran (Circular Cutting Machine) atau dengan brander potong manual atau menggunakan mesin bubut.

Namun untuk keperluan sambungan sudut ( fillet ) yang tidak memerlukan kampuh las dapat digunakan mesin potong pelat (guletin) berkemampuan besar, seperti Hidrolic Shearing Machine. Adapun pada sambungan tumpul perlu persiapan yang lebih teliti, karena tiap kampuh las mempunyai ketentuan-ketentuan tersendiri, kecuali kampuh I yang tidak memerlukan persiapan kampuh las, sehingga cukup dipotong lurus saja.

Las Catat

Beberapa hal yang perlu diperhatikan dalam melakukan las catat (tack weld) adalah sebagai berikut :

• Bahan las harus bersih dari bahan-bahan yang mudah terbakar dan karat.
• Pada sambungan sudut cukup di las catat pada kedua ujung sepanjang penampang sambungan (tebal bahan tersebut). Bila dilakukan pengelasan sambungan sudut ( T ) pada kedua sisi, maka konstruksi sambungan harus 90 derajat terhadap bidang datarnya. Bila hanya satu sisi saja, maka sudut perakitannya adalah 3 - 5 derajat menjauhi sisi tegak sambungan, yakni untuk mengantisipasi tegangan penyusutan / distorsi setelah pengelasan.

Persiapan Sambungan T

• Pada sambungan tumpul kampuh V, X, U atau J perlu dilas catat pada beberapa tempat, tergantung panjang benda kerja. Untuk panjang benda kerja standar untuk uji profesi las (300 mm) dilakukan tiga las catat, yaitu kedua ujung dan tengah dengan panjang las catat antara 15 -20 mm atau tiga sampai empat kali tebal bahan las. Sedang untuk panjang benda kerja dibawah atau sama dengan 150 mm dapat di las catat pada kedua ujung saja

Persiapan Sambungan Tumpul Kampuh V

Metode Pengelasan

Arah Pengelasan

Arah pengelasan yang dapat dilakukan pada las menggunakan GMAW ada dua, yaitu arah maju dan arah mundur Pengelasan arah maju (Push/Forehand) adalah apabila holder atau welding gun atau tang las dipegang tangan kanan, arah pengelasan dimulai dari sisi kanan ke kiri. Pengelasan arah mundur (Pull/Backhand)  adalah apabila holder atau welding gun atau tang las dipegang tangan kanan, arah pengelasan dimulai dari sisi kiri ke kanan.

Arah Pengelasan

Dari kedua arah pengelasan tersebut, untuk konstruksi yang sedang dan berat, arah maju lebih dianjurkan, dengan alasan dalam proses pengelasan akan terjadi cleaning action pada permukaan yang disambung lebih baik, di samping itu jalur yang akan dilas akan dapat dilihat dengan kebih jelas apabila dibanding dengan arah mundur. Walaupun demikian arah pengelasan mundur lebih sering digunakan pada pengelasan logam yang tipis.

Gerakan/Ayunan Tang Las

Gerakan/ayunan tang las (welding gun) pada GMAW, terutama dipengaruhi oleh:

• Bentuk sambungan
• Tebal bahan
• Lebar persiapan sambungan
• Jenis bahan
• Posisi pengelasan.

Gerakan/ayunan tang las diupayakan lurus, apabila tidak memungkinkan gerakan lurus (misal pengelasan arah naik) diusahakan menggunakan ayunan ke samping seminimal mungkin. Misal lebar ayunan untuk setiap jalur maksimal 15 mm. Berikut ini disajikan beberapa bentuk gerakan/ayunan pengelasan yang banyak digunakan pada pengelasan menggunakan GMAW, terutama pengelasan pada posisi tegak :

Gerakan/Ayunan Tang Las

Sudut Pengelasan

Salah satu faktor yang ikut menentukan kualitas hasil pengelasan adalah sudut pengelasan. Yang dimaksud dengan sudut pengelasan adalah sudut yang dibentuk oleh permukaan bahan dengan tang las/ welding gun.

Sudut pengelasan yang disarankan pada beberapa posisi adalah seperti berikut:

Posisi 1F dan 2F

Posisi 2G

Posisi 3F

Sumber Referensi

• "DASAR LAS MIG-MAG/ GMAW (Basic Gas Metal Arc Welding)" Penerbit : Indonesia Australia Partnership for Skills Development, Batam Institutional Development Project, Tahun 2001.
• "Modul Pelatihan Berbasis Kompetensi Sub-Sektor Industri Barang Dari Logam Sub Bidang Pengelasan", Penerbit : Kemenaker RI, Tahun : 2018.

Read More

Simbol Pengelasan Sambungan Fillet dan Sisi

Las Fillet dan Sisi, Backing Run, Las Alur dan Bevel, dan Las Plug atau Slot

• Gambar 1 mengilustrasikan las pengisi. Kecuali ditentukan lain, panjang kaki (Leg Lenght) biasanya sama.

Gbr 1. Ilustrasi dan Simbol Las Fillet

• Gambar 2 menunjukkan lasan sisi. Simbol ISO dan AWS adalah cukup mirip dan digambar di atas dan di bawah garis referensi masing-masing, keduanya menunjukkan lasan di sisi panah. Namun, tidak ada kemungkinan kebingungan karena lasan tepi hanya bisa disimpan di satu sisi.

Gbr 2. Ilustrasi dan Simbol Las Sisi

• Gambar 3 menunjukkan backing run atau las. Ini bukan pengelasan satu sisi, karena simbol ini tidak digunakan sendiri. Itu disimpan di sisi berlawanan dari sambungan ke lasan utama, jadi kedua sisi harus dapat diakses.

Gbr 3. Ilustrasi dan Simbol Las Backing Run/Backing

• Standar AWS menyertakan simbol untuk flare-V-groove dan flare- pengelasan bevel-groove. Las flare-V-groove, ditunjukkan pada Gambar 4, adalah lasan dalam alur yang dibentuk oleh dua bahan dengan permukaan melengkung. Las flare-bevel-groove, yang ditunjukkan pada Gambar 5, adalah las dalam alur dibentuk oleh bahan dengan permukaan melengkung yang bersentuhan dengan planar. Aplikasi paling umum untuk pengelasan ini adalah di pengelasan batang penguat.

Gbr 4. Ilustrasi dan Simbol Las Flare V Groove

Gbr 5. Ilustrasi dan Simbol Las Flare Bevel Groove

• Gambar 6 menunjukkan las plug atau slot, yang berbentuk lingkaran atau lubang memanjang diisi penuh dengan logam las. Ukuran lubang harus dibatasi untuk menghindari distorsi yang berlebihan.

Gbr 6. Ilustrasi dan Simbol Las Plug atau Slot

Lokasi Simbol Las Fillet

Seperti pada pengelasan butt, simbol las untuk pengelasan fillet terletak di garis referensi terhubung ke panah yang menunjuk ke salah satu sisi bersama. Dalam sistem ISO, simbol las di sisi panah adalah ditempatkan pada garis kontinu dan simbol las di sisi lain ditempatkan pada garis putus-putus. Di sistem AWS, simbol untuk las di sisi panah ditempatkan di bawah garis kontinu tunggal dan simbol las di sisi lain ditempatkan di atas garis. Hal ini diilustrasikan pada Gambar 7-10 untuk sambungan-T dan sambungan di mana dua pelat datar berada dilas ke pelat datar lain di sudut kanan dan pada sumbu yang sama.

• Gambar 7 menunjukkan tampilan akhir sambungan-T dengan satu fillet las. Bentuk pengelasan biasanya tidak ditampilkan pada gambar teknik.

Gbr 7. Simbol Las Sambungan T (Fillet)

• Gambar 8, menunjukkan Kedua lasan berada pada sambungan yang berbeda, yaitu tidak membentuk las fillet ganda. Oleh karena itu, dua panah terpisah diperlukan untuk menunjukkan dua pengelasan fillet tunggal.

Gbr 8. Simbol Las Fillet

• Pada Gambar 9 ada las fillet ganda di sebelah kiri penampang dan satu las fillet di sisi kanan. Simbol lasan pengisi selalu ditarik dengan kaki tegak di sebelah kiri.

Gbr 9. Simbol Las Fillet Ganda

• Untuk sambungan pada Gambar 10, kebutuhan untuk menunjukkan dua simbol, satu di setiap sisi anggota vertikal, dapat dihindari dengan penggunaan lebih banyak dari satu garis panah. Praktik ini tidak secara khusus diizinkan di ISO 2553 tetapi di AWS A2.4-98 dinyatakan bahwa dua atau lebih panah dapat digunakan dengan satu garis referensi untuk menunjuk ke lokasi di mana lasan yang identik ditentukan.

Gbr 10. Simbol Las Fillet

Latihan ini harus digunakan dengan hati-hati untuk menghindari menggambar dengan minimal simbol las dan banyak garis panah berselang-seling melintasi gambar.

Baca juga artikel tentang Simbol Pengelasan Sambungan Tumpul (Butt/Groove Weld).

Sumber Referensi

• "Welding symbols on drawings" Penerbit : Woodhead Publishing Limited, Abington Hall, Abington Cambridge CB1 6AH, England,  Tahun 2005.

Read More

Simbol Pengelasan Sambungan Tumpul (Butt/Groove Weld)

Las Sambungan Tumpul (Butt atau Groove Weld)

Simbol pengelasan sambungan tumpul (butt / groove) ditunjukkan pada gambar - gambar di bawah ini.

• Gambar 1 mengilustrasikan las butt / groove V tunggal, yang merupakan bentuk yang paling umum dari persiapan tepi untuk jenis pengelasan ini.

Gambar 1

Simbol Las V Tunggal

• Gambar 2 menunjukkan las alur persegi. Lasan ini terbatas pada ketebalan bahan tergantung pada proses pengelasan  yang digunakan. Jika pendukung strip digunakan, maka ketebalan bahan bisa meningkat.

Gambar 2

Simbol Las Alur Persegi

• Gambar 3 menunjukkan las bevel butt / groove. Tepi ini persiapan biasanya digunakan jika hanya memungkinkan untuk menyiapkannya tepi bagian yang berdampingan.

Gambar 3

Simbol Las Alur Bevel Tunggal

• Gambar 4 mengilustrasikan las butt / groove U tunggal, yaitu digunakan untuk membatasi jumlah logam las yang dibutuhkan, pada tebal bahan lebih dari 12mm.

Gambar 4

Simbol Las Alur U Tunggal

• Gambar 5 menunjukkan las butt / groove J tunggal. Lasan ini digunakan untuk membatasi jumlah logam las yang dibutuhkan di bagian yang lebih besar tebal lebih dari 16mm jika hanya memungkinkan untuk menyiapkan satu tepinya bagian yang berdampingan.

Gambar 5

Simbol Las Alur J Tunggal

• Gambar 6 menggambarkan las tumpul (butt) antara pelat dengan sisi terangkat (ISO) atau Las Sisi pada flanged groove joint (AWS).

Gbr 6. Las Alur Sisi

Simbol Las Alur Sisi

• Gambar 7 dan 8 menunjukkan las V tunggal dan las bevel tunggal dengan lebar permukaan akar. Simbol-simbol ini termasuk dalam ISO 2553 tetapi tidak di AWS A2.4–98. Dimensi permukaan akar ditentukan dalam ISO 9692: 1992. Permukaan akar 2–3mm ditentukan untuk ketebalan bahan 5–40 mm, sedangkan untuk pengelasan butt single-V Gbr. 1 maksimum permukaan akar 2 mm digunakan untuk ketebalan 3–10 mm.

Gbr 7. Las Alur V Tunggal dengan Permukaan Akar Las

Simbol Las Alur V Tunggal dengan Permukaan Akar Las

Gbr 8. Las Alur bevel tunggal dengan permukaan akar las

Simbol Las Alur bevel tunggal dengan permukaan akar las

Lokasi Simbol Las Butt/Groove

• Gambar 9 - 11 menunjukkan lokasi simbol pengelasan butt / groove. Untuk pengelasan butt single-V yang ditunjukkan pada Gambar 9, simbol pengelasan terletak di garis referensi yang terhubung ke panah menunjuk ke satu sisi sambungan. Panah bisa menunjuk ke lasan, seperti yang ditunjukkan pada Gambar 9, atau penampang seperti yang ditunjukkan pada Gambar 10.

Gbr 9

Gbr. 10

• Gambar 11 menunjukkan las butt / groove bevel tunggal di mana garis panah menunjuk ke tepi sambungan yang akan disiapkan dengan bevel. Standar AWS menetapkan bahwa hanya ada satu tepi sambungan untuk dipersiapkan, seperti pada las kemiringan tunggal atau alur-J, garis panah harus digambar dengan jeda seperti yang ditunjukkan pada Gambar 11, dengan panah menunjuk ke tepi yang di bevel. Garis panah tidak perlu dibengkokkan jika sudah jelas yang mana tepi sambungan harus miring atau jika tidak ada preferensi untuk itu sisi mana yang harus disiapkan.

Gbr. 11

Baca juga artikel tentang Simbol Pengelasan Sambungan Fillet dan Sisi.

Sumber Referensi

• "Welding symbols on drawings" Penerbit : Woodhead Publishing Limited, Abington Hall, Abington Cambridge CB1 6AH, England,  Tahun 2005.

Read More
