Polaritas Pengelasan : Kinerja Elektroda pada Las Busur

POLARITAS - digunakan untuk menggambarkan koneksi listrik pada elektroda dalam kaitannya dengan terminal sumber tenaga. Dengan arus searah (DC), ketika elektroda dihubungkan ke terminal positif, yaitu polaritas ditetapkan sebagai elektroda arus searah positif  (DCEP). Saat elektroda dihubungkan ke terminal negatif, polaritasnya ditetapkan sebagai polaritas langsung elektroda arus negatif (DCEN). Saat bergantian arus (AC) digunakan, polaritas berubah setiap setengahnya siklus 50 atau 60 Hz.

Polaritas

GMAW sebagian besar menggunakan DCEP

Sebagian besar aplikasi pengelasan busur logam gas (GMAW) menggunakan DCEP. Kondisi ini menghasilkan busur yang stabil, transfer logam halus, percikan yang relatif rendah, bagus karakteristik manik las dan penetrasi dalam untuk berbagai arus pengelasan. Berbeda dengan DCEN, ukuran tetesan cair cenderung meningkat dan perpindahan tetesan tersebut menjadi tidak teratur sehingga bertambah besar percikannya. Namun beberapa kawat tertentu memiliki keunikan tersendiri komposisi kimia telah dikembangkan secara khusus untuk DCEN, yang menawarkan kinerja luar biasa pada lembaran galvanis. Mencoba menggunakan AC konvensional umumnya tidak berhasil karena busur yang tidak stabil di GMAW. Namun, inverter canggih dan digital Teknologi kontrol telah mengembangkan GMAW  sumber daya  AC untuk lembaran logam.

SMAW adalah proses pengelasan paling serbaguna dalam hal polaritas

Berbagai macam fluks pelapis untuk ditutupi elektroda memungkinkan proses SMAW menjadi yang terbaik serbaguna dalam hal polaritas. Mayoritas tercakup elektroda menggunakan AC atau DCEP. Beberapa elektroda khususnya E6013, E6019 dan E7024 menawarkan kinerja yang baik dengan AC, DCEP atau DCEN. Sebaliknya, tipe selulosa tinggi elektroda seperti E6010, E7010, dan E8010 untuk pipa pengelasan dirancang untuk digunakan dengan DCEP hanya untuk transfer tetesan yang lebih halus. Tipe rendah karbon Cr-Mo elektroda seperti E7015, dan E8015juga dirancang untuk digunakan hanya dengan DCEP, untuk performa yang lebih baik. Beberapa elektroda tertentu untuk baja berkekuatan tinggi dan untuk baja suhu rendah disarankan untuk menggunakan AC saja untuk menjamin persyaratan yang ketat untuk kekuatan dan dampak ketangguhan logam las dalam fabrikasi.

Polaritas GTAW

Pengelasan TIG menggunakan polaritas DCEN untuk menghasilkan penetrasi yang dalam pada baja dan menggunakan sumberdaya AC untuk kapasitas elektroda yang baik dan tindakan pembersihan oksida pada paduan alumunium.

Polaritas pada SAW

Kombinasi khusus dari kawat dan fluks menentukan pilihan AC, DCEP atau DCEN pada SAW. Dengan DCEP, rasio konsumsi fluks (rasio jumlah terak dengan jumlah logam yang disimpan) lebih tinggi dari pada AC sekitar 10-30% tergantung pada jenisnya aliran. Akibatnya, komposisi kimianya demikian sifat mekanik logam las bisa dipengaruhi oleh polaritas, meskipun tingkat efeknya tergantung pada jenis fluksnya. Inilah sebabnya mengapa memilih dengan hati-hati Kombinasi kawat dan fluks perlu diperhatikan memperhitungkan polaritas sumber daya yang akan digunakan ketika persyaratan kualitas untuk logam las ketat. Tabel di bawah menunjukkan contoh pengaruh polaritas komposisi kimia dan sifat mekanik logam las. Dalam hasil tes ini, perbedaan yang mencolok adalah dikenali dalam karbon, oksigen, 0,2% PS, TS dan IV antara AC dan DCEP.

Tabel Pengaruh Polaritas

Contoh efek polaritas dalam SAW menggunakan fluks tipe fusi dan kawat solid untuk baja ringan dan tinggi 490N / mm2 baja kekuatan (seperti kondisi dilas).

Sumber Referensi

"Tanya Jawab - How Polarity Affects Electrode Performance in Arc Welding", KOBELCO Welding Today

Read More

Las Busur Terendam (SAW) : Mesin dan Peralatan Las SAW

SAW (Submerged Arc Welding)

Pengelasan busur terendam dapat digunakan untuk berbagai benda kerja yang sangat luas. Metode ini cocok untuk pengelasan tumpul dan fillet untuk aplikasi seperti bagian struktur di kapal, pembuatan bejana tekan, balok jembatan, pipa air, tutup lembaran tipis dan sebagainya. Selain itu, prosesnya sangat efektif untuk aplikasi cladding, mis. saat melapisi baja karbon ringan dengan stainless bahan baja, atau saat menyimpan bahan keras di atas substrat yang lebih lunak.

Pengelasan busur terendam umumnya dilakukan di dalam ruangan di bengkel fabrikasi. Kerja luar ruangan selalu membawa risiko tingkat kelembapan yang tidak diinginkan masuk ke dalamnya sambungan atau fluks dan menghasilkan porositas las. Jika las busur terendam harus dilakukan di luar ruangan, tindakan pencegahan khusus harus dilakukan, seperti pembangunan atap di atas area kerja.

Pengelasan busur terendam paling efisien jika sambungan dapat diisi dengan lintasan sesedikit mungkin. Jika saat mengerjakan baja ringan, benda kerja dapat dibalik dan jika bahannya tidak terlalu tebal, manik sering diaplikasikan dari setiap sisi sambungan. Jika dasar bahan adalah baja paduan, prosedur multi-lintasan biasanya diperlukan. Hal ini menghasilkan peningkatan biaya proses, tetapi untuk banyak benda kerja keekonomisannya Prosesnya masih cukup menarik untuk pengelasan busur terendam agar biaya lebih efektif daripada pengelasan manual menggunakan elektroda berlapis. Selain itu, akan ada lebih sedikit cacat las dengan pengelasan otomatis.

Prinsip Pengelasan Busur Terendam

Bahan pengisi adalah elektroda kawat kontinu yang tidak dilapisi, diterapkan bersama dengan aliran fluks berbutir halus, yang disuplai dari hopper fluks melalui sebuah tabung. Hambatan listrik elektroda harus serendah mungkin untuk memfasilitasi pengelasan pada arus tinggi, sehingga arus pengelasan disuplai ke elektroda melalui kontak yang sangat dekat dengan busur dan tepat di atasnya. Busur terbakar di atas rongga yang diisi dengan gas dan uap logam. Ukuran dari rongga di depan busur dibatasi oleh bahan dasar yang tidak dilebur, dan di belakangnya oleh las cair. Bagian atas rongga dibentuk oleh fluks cair. Diagramnya juga menunjukkan lasan yang dipadatkan dan fluks yang dipadatkan, yang menutupi lasan dalam lapisan tipis dan yang selanjutnya harus dibuang. Tidak semua fluks yang disuplai habis. Kelebihan fluks dapat disedot dan digunakan kembali.

Skema : Prinsip Las Busur Terendam

Fluks juga memiliki efek isolasi termal, dan dengan demikian mengurangi kehilangan panas dari busur. Hasilnya lebih banyak energi masukan tersedia untuk proses pengelasan yang sebenarnya itu sendiri daripada kasus dengan proses yang melibatkan busur terbuka. Efisiensi termal lebih besar dan laju pengelasan lebih cepat. Bisa disimpulkan bahwa las busur terendam memiliki efisiensi termal sekitar 90%, dibandingkan dengan nilai perkiraan sekitar 75% untuk pengelasan MMA. Pengelasan busur terendam dapat dilakukan dengan menggunakan DC atau AC.

Voltage and Current Control.

Voltage and current control atau trafo las berfungsi sebagai pengatur arus dan tegangan output yang dibutuhkan untuk pengelasan busur listrik. Selain itu juga terdapat banyak pengaturan lain pada trafo las untuk SAW ini. Contohnya adalah laju pengelasan dan tingkat pengumpanan flux. Pada umumnya trafo las sudah dilengkapi dengan roda untuk berjalan pada jalur tertentu yang sudah di setting. Pada trafo las jenis stationary tidak dilengkapi dengan roda karena pada pengelasan ini yang bergerak adalah materialnya bukan mesinnya.

Trafo las bisa mengakomodasi keperluan kelistrikan untuk pengelasan busur listrik hingga 2 umpanan kawat sekaligus. Tetapi pemakaian 2 trafo las untuk 2 umpanan kawat sekaligus juga merupakan metode yang banyak diterapkan di lapangan. Karena pekerjaan pengelasan SAW biasanya digunakan untuk sambungan panjang dan bisa berdurasi lebih dari 10 menit pada sekali jalan. Maka mesin las SAW diharuskan memiliki duty cycle 100% pada arus listrik yang digunakan, untuk menjaga stabilitas performa mesin selama proses pengelasan.

Electrode Wire Reel

Electrode wire reel adalah bagian yang berbentuk gulungan yang berguna untuk menampung gulungan filler metal dan mengarahkan kawat tersebut kearah pengumpan untuk diumpankan. Gulungan kawat tersebut biasanya dijual dalam satuan dengan berat 7 kilogram.

Flux Hopper

Flux hopper adalah komponen mesin SAW yang berfungsi sebagai penampung pasir flux serta mengumpankannya ke dalam kawah las. Untuk mengatur tingkat pengumpanan pasir flux kedalam kawah terdapat sebuah katup yang dapat di atur secara manual oleh welding operator. Gaya gravitasi akan bekerja dan membuat pasir flux pada penampungan turun untuk merendam busur listrik secara terus menerus. Pada model yang lebih baru pengaturan bukaan katup dapat diatur pada mesin las.

Unfused flux recovery tube

Unfused flux recovery tube adalah bagian yang berfungsi untuk mengumpulkan bagian flux yang tidak mencair menjadi slag. Karena sebagian besar dari pasir flux tidak tersentuh busur listrik sehingga tidak mencair, maka pasir flux ini masih memiliki bisa digunakan kembali sehingga harus dikumpulkan. Mekanisme kerja komponen ini mirip seperti vacuum cleaner. Selang yang digunakan untuk menyedot pasir – pasir flux diletakkan pada bagian belakang rangkaian dan sedikit jauh dari pengumpan kawat dan flux untuk mencegah gangguan pada saat proses las berjalan.

Electrode wire reel

Electrode wire reel adalah gulungan kawat las yang memiliki diameter kawat diantara 1.6 mm hingga 6 mm. Kawat las ini juga tersedia versi puntir nya yang berfungsi untuk meniru gerakan ayunan pada proses las manual. Elemen untuk penambahan alloy juga ditambahkan pada kawat las ini untuk mengendalikan komposisi kimia dari logam las. Selain itu kawat las SAW juga dilapisi dengan tembaga untuk meningkatkan konduktivitas dan memudahkan proses penyalaan busur.

Skema Mesin Las Busur Terendam (SAW)

Sumber Referensi

• "Submerged Arc Welding", Penerbit : ESAB AB SE--695 81 LAXÅ SWEDEN, Tahun : 2008.
• "Buku Informasi Membuat Sambungan Las Kampuh (GROOVE)", Penerbit : Kementerian Ketenagakerjaan R.I, Tahun : 2018.

Read More

Simbol Pengelasan Sambungan Fillet dan Sisi

Las Fillet dan Sisi, Backing Run, Las Alur dan Bevel, dan Las Plug atau Slot

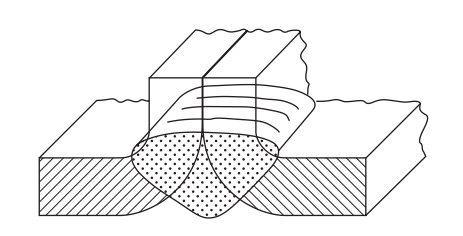

• Gambar 1 mengilustrasikan las pengisi. Kecuali ditentukan lain, panjang kaki (Leg Lenght) biasanya sama.

Gbr 1. Ilustrasi dan Simbol Las Fillet

• Gambar 2 menunjukkan lasan sisi. Simbol ISO dan AWS adalah cukup mirip dan digambar di atas dan di bawah garis referensi masing-masing, keduanya menunjukkan lasan di sisi panah. Namun, tidak ada kemungkinan kebingungan karena lasan tepi hanya bisa disimpan di satu sisi.

Gbr 2. Ilustrasi dan Simbol Las Sisi

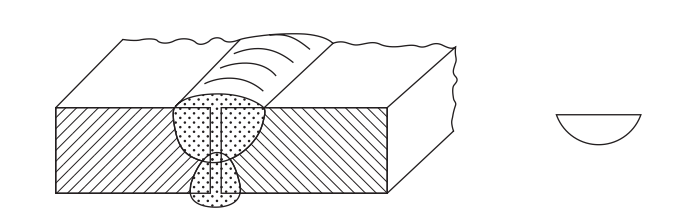

• Gambar 3 menunjukkan backing run atau las. Ini bukan pengelasan satu sisi, karena simbol ini tidak digunakan sendiri. Itu disimpan di sisi berlawanan dari sambungan ke lasan utama, jadi kedua sisi harus dapat diakses.

Gbr 3. Ilustrasi dan Simbol Las Backing Run/Backing

• Standar AWS menyertakan simbol untuk flare-V-groove dan flare- pengelasan bevel-groove. Las flare-V-groove, ditunjukkan pada Gambar 4, adalah lasan dalam alur yang dibentuk oleh dua bahan dengan permukaan melengkung. Las flare-bevel-groove, yang ditunjukkan pada Gambar 5, adalah las dalam alur dibentuk oleh bahan dengan permukaan melengkung yang bersentuhan dengan planar. Aplikasi paling umum untuk pengelasan ini adalah di pengelasan batang penguat.

Gbr 4. Ilustrasi dan Simbol Las Flare V Groove

Gbr 5. Ilustrasi dan Simbol Las Flare Bevel Groove

• Gambar 6 menunjukkan las plug atau slot, yang berbentuk lingkaran atau lubang memanjang diisi penuh dengan logam las. Ukuran lubang harus dibatasi untuk menghindari distorsi yang berlebihan.

Gbr 6. Ilustrasi dan Simbol Las Plug atau Slot

Lokasi Simbol Las Fillet

Seperti pada pengelasan butt, simbol las untuk pengelasan fillet terletak di garis referensi terhubung ke panah yang menunjuk ke salah satu sisi bersama. Dalam sistem ISO, simbol las di sisi panah adalah ditempatkan pada garis kontinu dan simbol las di sisi lain ditempatkan pada garis putus-putus. Di sistem AWS, simbol untuk las di sisi panah ditempatkan di bawah garis kontinu tunggal dan simbol las di sisi lain ditempatkan di atas garis. Hal ini diilustrasikan pada Gambar 7-10 untuk sambungan-T dan sambungan di mana dua pelat datar berada dilas ke pelat datar lain di sudut kanan dan pada sumbu yang sama.

• Gambar 7 menunjukkan tampilan akhir sambungan-T dengan satu fillet las. Bentuk pengelasan biasanya tidak ditampilkan pada gambar teknik.

Gbr 7. Simbol Las Sambungan T (Fillet)

• Gambar 8, menunjukkan Kedua lasan berada pada sambungan yang berbeda, yaitu tidak membentuk las fillet ganda. Oleh karena itu, dua panah terpisah diperlukan untuk menunjukkan dua pengelasan fillet tunggal.

Gbr 8. Simbol Las Fillet

• Pada Gambar 9 ada las fillet ganda di sebelah kiri penampang dan satu las fillet di sisi kanan. Simbol lasan pengisi selalu ditarik dengan kaki tegak di sebelah kiri.

Gbr 9. Simbol Las Fillet Ganda

• Untuk sambungan pada Gambar 10, kebutuhan untuk menunjukkan dua simbol, satu di setiap sisi anggota vertikal, dapat dihindari dengan penggunaan lebih banyak dari satu garis panah. Praktik ini tidak secara khusus diizinkan di ISO 2553 tetapi di AWS A2.4-98 dinyatakan bahwa dua atau lebih panah dapat digunakan dengan satu garis referensi untuk menunjuk ke lokasi di mana lasan yang identik ditentukan.

Gbr 10. Simbol Las Fillet

Latihan ini harus digunakan dengan hati-hati untuk menghindari menggambar dengan minimal simbol las dan banyak garis panah berselang-seling melintasi gambar.

Baca juga artikel tentang Simbol Pengelasan Sambungan Tumpul (Butt/Groove Weld).

Sumber Referensi

• "Welding symbols on drawings" Penerbit : Woodhead Publishing Limited, Abington Hall, Abington Cambridge CB1 6AH, England,  Tahun 2005.

Read More

Simbol Pengelasan Sambungan Tumpul (Butt/Groove Weld)

Las Sambungan Tumpul (Butt atau Groove Weld)

Simbol pengelasan sambungan tumpul (butt / groove) ditunjukkan pada gambar - gambar di bawah ini.

• Gambar 1 mengilustrasikan las butt / groove V tunggal, yang merupakan bentuk yang paling umum dari persiapan tepi untuk jenis pengelasan ini.

Gambar 1

Simbol Las V Tunggal

• Gambar 2 menunjukkan las alur persegi. Lasan ini terbatas pada ketebalan bahan tergantung pada proses pengelasan  yang digunakan. Jika pendukung strip digunakan, maka ketebalan bahan bisa meningkat.

Gambar 2

Simbol Las Alur Persegi

• Gambar 3 menunjukkan las bevel butt / groove. Tepi ini persiapan biasanya digunakan jika hanya memungkinkan untuk menyiapkannya tepi bagian yang berdampingan.

Gambar 3

Simbol Las Alur Bevel Tunggal

• Gambar 4 mengilustrasikan las butt / groove U tunggal, yaitu digunakan untuk membatasi jumlah logam las yang dibutuhkan, pada tebal bahan lebih dari 12mm.

Gambar 4

Simbol Las Alur U Tunggal

• Gambar 5 menunjukkan las butt / groove J tunggal. Lasan ini digunakan untuk membatasi jumlah logam las yang dibutuhkan di bagian yang lebih besar tebal lebih dari 16mm jika hanya memungkinkan untuk menyiapkan satu tepinya bagian yang berdampingan.

Gambar 5

Simbol Las Alur J Tunggal

• Gambar 6 menggambarkan las tumpul (butt) antara pelat dengan sisi terangkat (ISO) atau Las Sisi pada flanged groove joint (AWS).

Gbr 6. Las Alur Sisi

Simbol Las Alur Sisi

• Gambar 7 dan 8 menunjukkan las V tunggal dan las bevel tunggal dengan lebar permukaan akar. Simbol-simbol ini termasuk dalam ISO 2553 tetapi tidak di AWS A2.4–98. Dimensi permukaan akar ditentukan dalam ISO 9692: 1992. Permukaan akar 2–3mm ditentukan untuk ketebalan bahan 5–40 mm, sedangkan untuk pengelasan butt single-V Gbr. 1 maksimum permukaan akar 2 mm digunakan untuk ketebalan 3–10 mm.

Gbr 7. Las Alur V Tunggal dengan Permukaan Akar Las

Simbol Las Alur V Tunggal dengan Permukaan Akar Las

Gbr 8. Las Alur bevel tunggal dengan permukaan akar las

Simbol Las Alur bevel tunggal dengan permukaan akar las

Lokasi Simbol Las Butt/Groove

• Gambar 9 - 11 menunjukkan lokasi simbol pengelasan butt / groove. Untuk pengelasan butt single-V yang ditunjukkan pada Gambar 9, simbol pengelasan terletak di garis referensi yang terhubung ke panah menunjuk ke satu sisi sambungan. Panah bisa menunjuk ke lasan, seperti yang ditunjukkan pada Gambar 9, atau penampang seperti yang ditunjukkan pada Gambar 10.

Gbr 9

Gbr. 10

• Gambar 11 menunjukkan las butt / groove bevel tunggal di mana garis panah menunjuk ke tepi sambungan yang akan disiapkan dengan bevel. Standar AWS menetapkan bahwa hanya ada satu tepi sambungan untuk dipersiapkan, seperti pada las kemiringan tunggal atau alur-J, garis panah harus digambar dengan jeda seperti yang ditunjukkan pada Gambar 11, dengan panah menunjuk ke tepi yang di bevel. Garis panah tidak perlu dibengkokkan jika sudah jelas yang mana tepi sambungan harus miring atau jika tidak ada preferensi untuk itu sisi mana yang harus disiapkan.

Gbr. 11

Baca juga artikel tentang Simbol Pengelasan Sambungan Fillet dan Sisi.

Sumber Referensi

• "Welding symbols on drawings" Penerbit : Woodhead Publishing Limited, Abington Hall, Abington Cambridge CB1 6AH, England,  Tahun 2005.

Read More

Proses Pengelasan (Welding Processes) ; SMAW, GTAW, GMAW, FCAW & SAW

SMAW (Shielded Metal Arc Welding)

Proses SMAW merupakan proses pengelasan busur yang menghasilkan peleburan logam dengan memanaskan busur antara elektroda dan benda kerja. Sheilding berasal dari dekomposisi salutan elektroda. Logam pengisi diperoleh dari inti elektroda.

Penyiapan SMAW :

1. Sumber tenaga las (cocok untuk pekerjaan yang akan dilakukan)
2. Panjang kabel las yang sesuai
3. Panjang kabel ground yang sesuai
4. Tempat elektroda yang sesuai
5. Penjepit ground yang sesuai
6. Elektroda tertutup (cocok dengan logam tidak mulia)
7. Helm las dan alat pelindung

Peralatan Utama SMAW

Sumber daya tipe arus konstan paling umum digunakan: tersedia dalam kombinasi AC, AC / DC atau output DC dengan kontrol mekanis, listrik, solid state, baik statis atau dinamis.

Ada lebih dari 150 jenis elektroda berselaput yang digunakan saat ini; untuk baja lunak, baja tahan karat paduan rendah dan baja khusus. Sangat penting untuk mengetahui bagaimana memilih yang tepat, untuk mencapai pengelasan keras yang akan menghasilkan sifat mekanik dan kimia yang sesuai dengan yang dimiliki bahan dasar yang digunakan. Namun, harus memperhatikan massa pengelasan, jenis layanan dan lingkungan tempat pengelasan akan dilakukan.

Klasifikasi elektroda SMAW menurut AWS

Elektroda SMAW di tulis seperti berikut, Contoh E6010 dimana :

• E    = Elektroda
• 60  = Kekuatan tarik minimum dalam 1000 psi
• 1    = Posisi Pengelasan
• 0    = Tipe Salutan, Arus, Polaritas

Untuk angka yang menunjukan posisi pengelasan diberikan angka mulai ; 0, 1, 2, 3 dan 4 dimana angka tersebut mempunyai arti sebagai berikut :

• 0 = Semua posisi dengan fitur vertikal bawah (V-D) yang sangat baik
• 1 = Semua posisi kecuali vertikal turun (V-D)
• 2 = Flat, horizontal
• 3 = Flat Saja
• 4 = Vertikal turun

GTAW (Gas Tungsten Arc Welding)

Proses pengelasan busur yang menghasilkan peleburan logam dengan menggunakan panas busur antara elektroda tungsten (tidak dapat di umpan) dan benda kerja. Pelndung diperoleh dari campuran gas atau gas.

Penyiapan GTAW Secara Umum

1. Sumber tenaga las (yang cocok untuk pekerjaan yang akan dilakukan)
2. Panjang kabel las yang sesuai
3. Penjepit ground yang cocok
4. Torch yang cocok dan perakitan kabel
5. Pengendali jarak jauh
6. Campuran gas atau gas yang cocok
7. Regulator / flow meter yang sesuai
8. Elektroda tungsten yang cocok
9. Filler metal (yang cocok dengan base metal)
10. Helm las dan alat pelindung

Peralatan Utama GTAW

Sumber listrik arus konstan yang biasa digunakan adalah kombinasi AC, AC / DC atau keluaran DC

dengan atau tanpa built in frekuensi tinggi. Sumber daya ini tersedia dengan baik kontrol mekanis, listrik atau solid state.

GMAW (Gas Metal Arc Welding)

Proses pengelasan busur yang menghasilkan peleburan logam dengan menggunakan panas busur antara elektroda logam pengisi kontinu (habis pakai) dan benda kerja. Pelindung diperoleh seluruhnya dari campuran gas atau gas yang disuplai dari luar. Metode Proses ini ada yang menyebut MIG (Metal Inert Gas) atau pengelasan CO2 (istilah yang tidak disukai).

Penyiapan GMAW Secara Umum

1. Sumber daya potensial yang konstan (cocok untuk bekerja)
2. Pengumpan kabel kecepatan konstan (cocok untuk kabel yang akan digunakan)
3. Elektroda (kawat) cocok untuk bekerja
4. Regulator / flowmeter (disesuaikan dengan gas atau campuran)
5. Silinder campuran gas atau gas (cocok untuk bekerja)
6. Rakitan gun dan kabel yang sesuai
7. Panjang kabel las yang sesuai
8. Panjang kabel arde dan penjepit yang sesuai
9. Helm las dan alat pelindung

Peralatan Utama GMAW

Sumber daya potensial konstan (CP) atau tegangan konstan (CV) tersedia dengan kontrol mekanis, elektrik, atau solid state dalam berbagai kapasitas. Pengumpan kabel kecepatan konstan tersedia dalam berbagai kapasitas yaitu ukuran kawat, kecepatan umpan kawat, dll.

Klasifikasi Elektroda GMAW menurut AWS

Elektroda GMAW di tulis seperti berikut, Contoh ER70S-3 dimana :

• ER    = Electrode Rod (Kawat Elektroda
• 70     = Kekuatan tarik minimum dalam 1000 psi
• S       = Solid (Pejal)
• 3       = Suffix untuk kelas tertentu, berdasarkan analisis kimia dan sifat fisik

FCAW (Flux Core Arc Welding)

Proses pengelasan busur yang menghasilkan peleburan logam dengan menggunakan panas busur

antara elektroda logam pengisi kontinu (dapat di umpan) dan pekerjaan. Pelindung disediakan oleh fluks yang terkandung di dalam elektroda tubular. Pelindung tambahan mungkin dtambahkan atau tidak dari gas yang disuplai atau campuran gas.

Penyiapan FCAW Secara Umum

Persiapannya hampir sama dengan GMAW, salah satu yang membedakannya pada kawat yang digunakan, GMAW menggunakan kawat solid sementara FCAW menggunakan kawat tubular berinti Fluks. Yaitu :

1. Sumber daya potensial yang konstan (cocok untuk bekerja)
2. Pengumpan kabel kecepatan konstan (cocok untuk kabel yang akan digunakan)
3. Elektroda (kawat) cocok untuk bekerja
4. Regulator / flowmeter (disesuaikan dengan gas atau campuran)
5. Silinder campuran gas atau gas (cocok untuk bekerja)
6. Rakitan gun dan kabel yang sesuai
7. Panjang kabel las yang sesuai
8. Panjang kabel arde dan penjepit yang sesuai
9. Helm las dan alat pelindung

Sumber daya potensial konstan (CP) atau tegangan konstan (CV) tersedia dengan kontrol mekanis, elektrik, atau solid state dalam berbagai kapasitas. Pengumpan kabel kecepatan konstan tersedia dalam berbagai kapasitas yaitu ukuran kawat, kecepatan umpan kawat, dll.

Klasifikasi Elektroda FCAW menurut AWS

Elektroda FCAW di tulis seperti berikut, Contoh ER70T-9 dimana :

• ER    = Electrode Rod (Kawat Elektroda
• 70     = Kekuatan tarik minimum dalam 1000 psi
• T       = Kawat Tubular
• 9       = Kelas khusus berbasis kawat pada analisis kimia dan properti fisik

SAW (Submerged Arc Welding)

Las Busur Rendam atau SAW yaitu Proses pengelasan busur yang menghasilkan peleburan logam dengan menggunakan panas busur antara elektroda logam polos atau elektroda dan benda kerja. Busur dilindungi oleh bahan granular yang dapat melebur pada pekerjaan. Tidak ada tekanan, logam bekas dan pengisi diperoleh dari elektroda dan kadang-kadang dari batang las tambahan.

Penyiapan SAW Secara Umum

1. Sumber daya pengelasan (cocok untuk pilihan elektroda)
2. Kontrol (cocok untuk unit penggerak kawat)
3. Gun las (cocok untuk ampere yang digunakan)
4. Unit penggerak kawat (cocok untuk persyaratan kecepatan umpan kawat)
5. Fluks hopper
6. Kabel ground (cocok untuk ampere yang digunakan)
7. Kabel elektroda (cocok untuk ampere yang digunakan)
8. Sistem pemulihan fluks (opsional)
9. Perlengkapan keamanan

Mesin SAW by. Lincoln

Klasifikasi Elektroda SAW menurut AWS

Elektroda SAW di tulis seperti berikut, Contoh F72-EM12K dimana :

• F =  Fluks
• 7 =  Kekuatan tarik minimum dalam 1000 psi
• 2 =  Uji suhu di mana kekuatan impak logam las akan sama atau melebihi 20 ft-lb
• E =  Elektroda
• M12K = Komposisi kimiawi elektroda

Gun SAW
